嘉立创科技APP是一款专为电子工程师、设计师及DIY爱好者打造的一站式电子打样服务平台。通过该应用，用户可以轻松完成PCB设计、PCB打样、贴片以及元器件采购等全流程服务，极大地提升了产品开发效率与体验。

嘉立创科技app简介

嘉立创科技APP集成了多种实用工具与资源，包括但不限于在线设计工具、BOM表生成、云储存与分享功能等，旨在为用户提供从设计到生产的一站式解决方案。无论你是初学者还是专业人士，都能在此找到适合自己的功能与资源。

嘉立创科技app特色

1. 在线设计工具：内置强大的EDA软件，支持在线设计PCB，简化设计流程，无需安装复杂软件。

2. 快速打样服务：提供24小时在线下单、快速报价与高效生产服务，缩短产品开发周期。

3. 智能BOM管理：自动生成BOM表，便于物料采购与生产管理，提高生产效率。

4. 一站式供应链服务：整合电子元器件资源，提供便捷采购渠道，确保物料质量与价格优势。

5. 云储存与分享：设计文件云端保存，支持多设备同步，方便团队协作与成果分享。

嘉立创科技app内容

1. 丰富元件库：包含数百万种电子元器件库，满足各种设计需求。

2. 教程与案例：提供大量PCB设计教程、案例分析，帮助用户快速上手并提升设计能力。

3. 工具与插件：集成多款常用工具与插件，如Gerber文件生成器、3D可视化工具等。

4. 社区交流：内置用户论坛，供用户交流设计心得、解决技术难题。

嘉立创科技app玩法

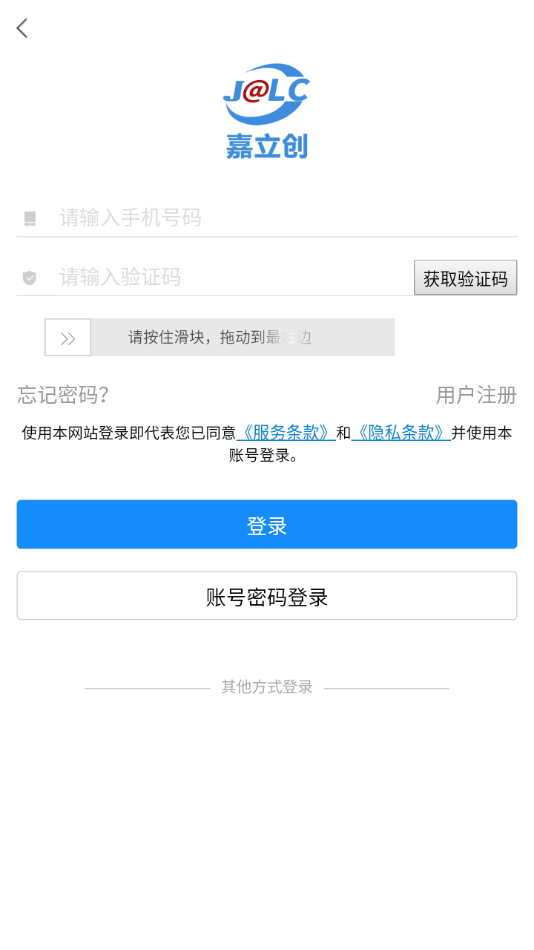

1. 创建新项目：登录APP后，选择“新建项目”，输入项目名称与描述，开始设计PCB。

2. 设计PCB：利用在线设计工具进行布局、布线、仿真测试等，保存并导出Gerber文件。

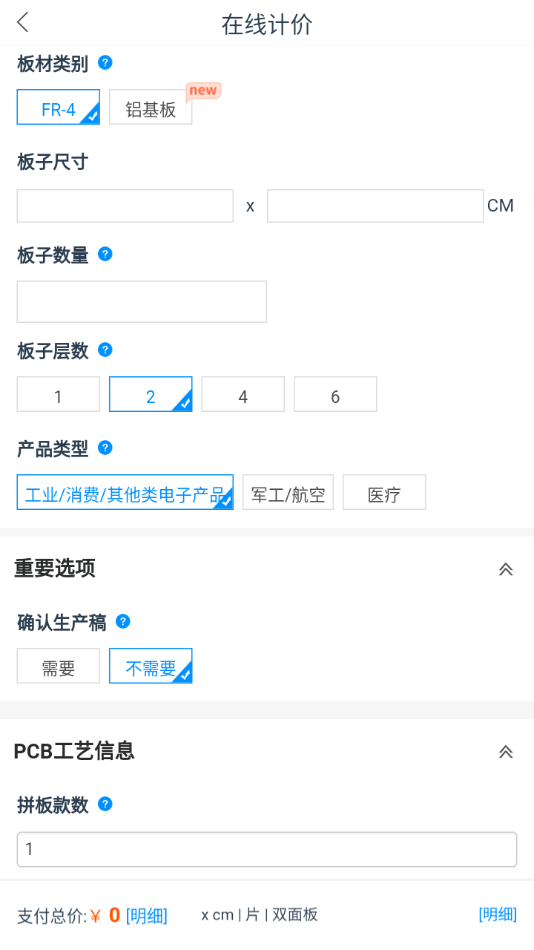

3. 下单打样：上传设计文件至APP，选择打样数量、材质等参数，提交订单并支付。

4. 采购元器件：根据生成的BOM表，在APP内直接采购所需元器件，跟踪物流信息。

5. 分享协作：将设计文件上传至云端，邀请团队成员或客户查看、评论或提出建议。

嘉立创科技app推荐

对于任何需要高效完成电子设计、打样及采购的工程师、设计师而言，嘉立创科技APP无疑是一个不可多得的好帮手。其全面的功能、便捷的操作以及强大的供应链支持，将为你的产品开发之旅提供强大助力。无论是初学者还是专业人士，都能在此找到适合自己的工具与服务，提升工作效率与创作灵感。
